2018년에 이동준박사(현재 삼성 디스플레이 근무)는 은나노선을 poly(vinyl-butyral)(PVB) 내에 함침시킴으로써 유연, 투명하고 평탄도가 높은 전극을 만들었습니다. PVB 내에 은나노선들을 함침하여 접착력을 증가시켰으며, 강한 광펄스를 조사하여 은나노선들간의 전기적 연결성을 향상시켜 면저항을 낮추었죠. 이렇게 만들어진 복합 전극은 1mm의 곡률 반경으로 2천회의 휨 테스트를 하여도 면저항은 2.6% 정도만 변하였습니다. 이 위에 제작된 OLED 소자는 유연성은 물론 효율면에서도 향상을 이루었죠.
이동준박사-2018-SR-Light sintering-.pdf
3.48MB

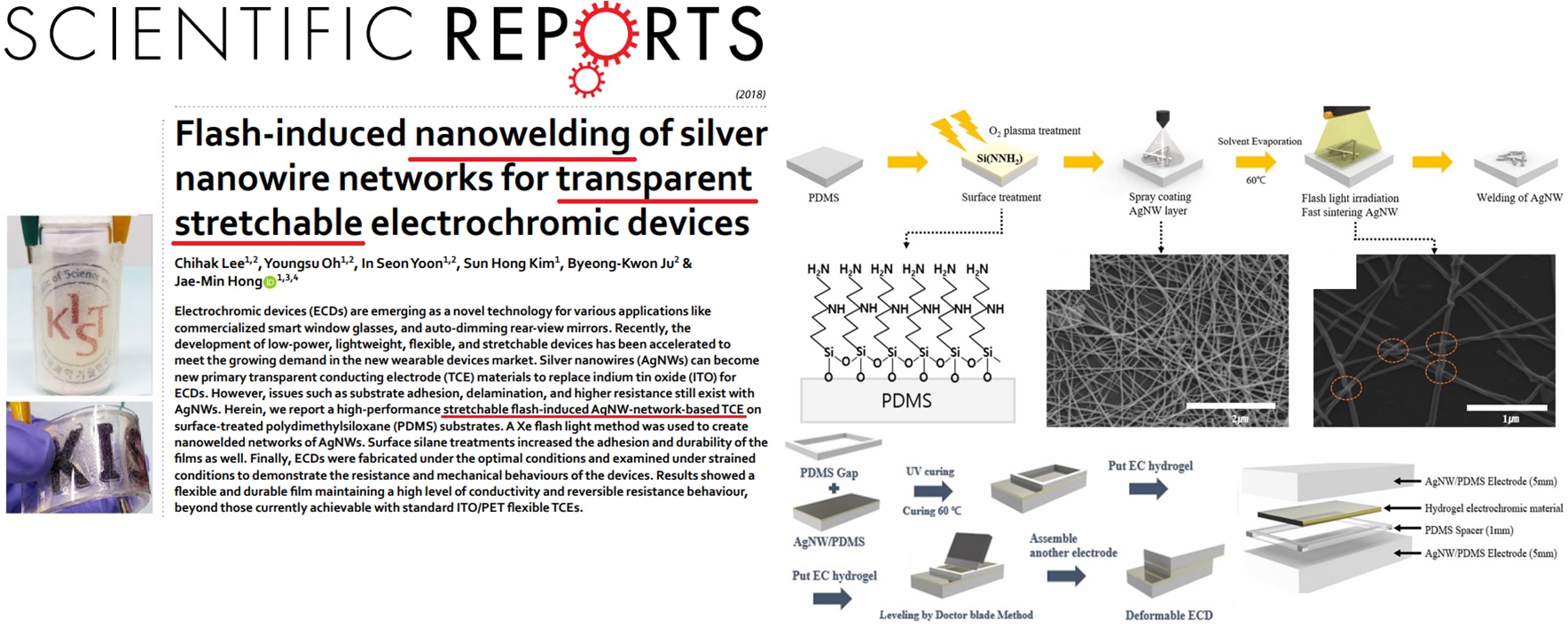

또한 2018년에 이치학연구원(현재 LG디스플레이 근무), 오영수박사(현재 SK하이닉스 근무), 그리고 윤인선박사(현재 삼성디스플레이 근무)는 홍재민박사팀(KIST)과 협력하여 PDMS 기판 위에 은 나노선을 형성한 뒤, 크세논 플래쉬 광을 조사하여 은 나노선들의 연결 부위를 용접하는 방식으로 전극의 전기 전도도, 접착력, 그리고 내구성을 향상시켰습니다. 그리고 이 위에 스마트 윈도우 등에 사용이 기대되는 전기 변색 소자(electrochromic device)를 제작하여 성능 향상을 평가하였죠.
이치학-2018-SR-Flash-induced-.pdf
2.67MB
