전기광학적 특성으로서는 전류-전압 특성과 함께 휘도를 나타낸 휘도-전압-전류 특성이 대표적입니다. 이를 통하여 소자의 전기적인 특성과 광학적인 특성을 함께 비교, 분석할 수 있습니다. 예를 들어, 최소 발광에 필요한 인가 전압인 턴 온 전압(turn on voltage), 특정 휘도를 얻기 위한 전압 및 전류값들을 알 수 있죠. 그리고 서로 다른 소재와 발광층의 도핑 농도 등을 가지는 소자들을 서로 비교하는 데에도 이용이 됩니다. 인가 전압의 증가에 대해 휘도와 전류 밀도의 증가를 로그 스케일로 표기하면, 서로 비슷한 경향을 보입니다. 아울러, 소자 성능을 대표하는 양자 효율, 전류 및 전력 효율 등을 산출할 수 있습니다.
특히 능동 구동의 경우, 화소 구동 회로와 OLED 소자를 함께 묶어서 테스트할 수도 있는데, 예를 들어 신호 구동 IC에서 제공되는 신호 전압과 실제 OLED를 흐르는 전류와의 관계를 얻을 수도 있습니다. 물론 각각의 부화소들에 대한 동시 측정도 가능하며, 부화소들에서 나오는 빛의 밝기도 신호 전압과 OLED를 흐르는 전류별로 측정, 분석할 수도 있죠.

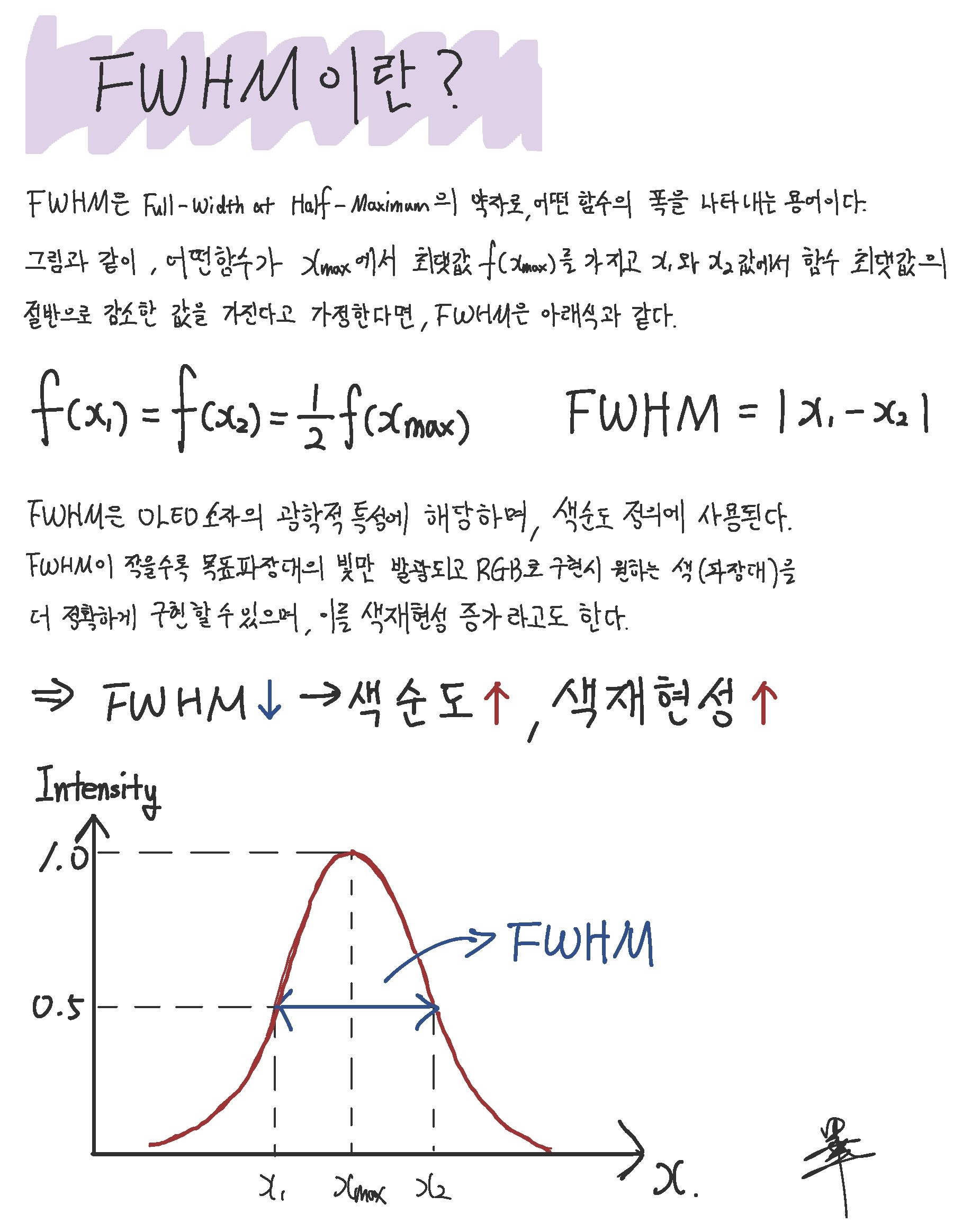

광학적 성능은 주로 스펙트럼 분포의 측정과 분석에서 시작됩니다. 즉, 가시광 스펙트럼 범위에서의 전체 스펙트럼을 통하여 파장 영역에 따른 빛의 세기를 관찰하기도 하고, 같은 흰색이라도 빨강(R), 초록(G), 파랑(B) 각각의 스펙트럼들이 어느 정도의 비율과 세기로 존재하는지도 살펴봅니다. 특히, 색순도를 높이기 위해서는 각각의 3원색이 가능한 좁은 반치폭을 가져야 하는데, 이 값도 측정을 하게 됩니다. 이와 함께 색재현율도 얻을 수 있으며, 3원색들의 혼합으로 만들어지는 색이 색좌표 내에서 어디에 위치하는가도 분석이 됩니다.
# 참고로 하고 있는 여러 자료들의 제공에 감사를 표하며, 계속 업그레이드 됩니다.
# 의견과 조언, 수정과 요청은 늘 환영합니다. 댓글이나 전자메일로~ bkju@korea.ac.kr
# 저작자, 본 사이트를 반드시 표시, 비영리적으로만 사용할 수 있고, 내용 변경은 금지합니다.
# 더! 생각해보기
a. 전기광학적 특성, 데이터 표현 방법과 함께 수식(실험식)에 관한 실험-이론도 공부하여보자
# 문제! 풀이
